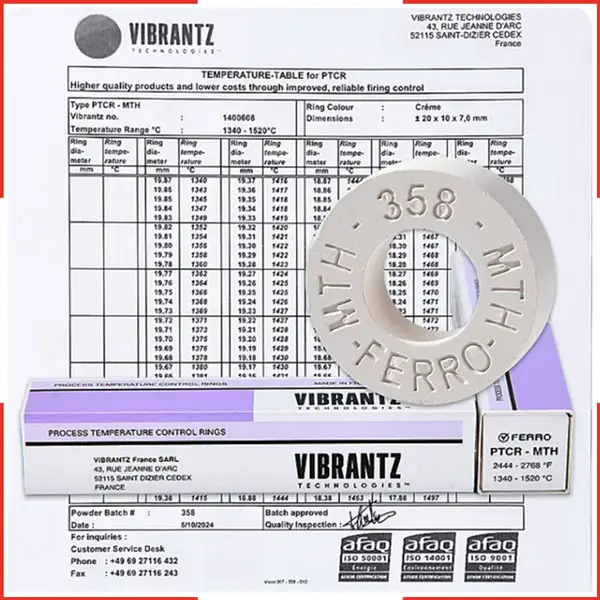

رینگ حرارتی PTCR سری MTH – دمای 1340 الی 1520 درجه

رینگ حرارتی دما به نام PTCR معروف ( مخفف عبارت Process Temperature Control Rings)  می باشند. این محصول جهت اندازه گيري دقيق دما در نقاط مختلف يك كوره استفاده مي گردند . تعيين دماي قسمت هاي مختلف داخل كوره بر مبناي اندازه گيري تغييرات قطر بیرونی رينگ استاندارد بر اثر تغير دما و انتقال ابعاد جديد به جدول دمايي مي باشد. با اندازه گيري رينگ حرارت ديده توسط یک میکرومتر و با استفاده از جدول كارخانه توليد كننده رينگ مي توان بالاترين دماي حس شده توسط رينگ را اندازه گيري نمود.

دلایل استفاده از رینگ حرارتی دما

اصلی ترین دلیل استفاده از این رینگ ها کالیبره نمودن دمای نقاط مختلف کوره می باشد. بهترین حالت استفاده از این رینگ ها بر مبنای 5 عدد در هر طبقه شامل یک رینگ در مرکز هر طبقه و چهار رینگ در چهار گوشه کناری هر طبقه می باشد که معرف دمای تمام نقاط یک طبقه می باشد. توصیه می گردد برای کالیبراسیون دقیق کوره در تمامی طبقات کوره از این رینگ ها استفاده گردد.

رینگ های حرارتی دارای دقت بسیار بالایی و  در حد یک درجه سانتی گراد می باشند. این رینگ ها بالاترین دمای حس شده در واحد زمان را نشان می دهند و لذا می بایست حداقل یک ساعت در بالاترین دمای کوره قرار گیرند. یکی از نکات مهم که در استفاده از این رینگ ها می بایست به آن توجه نمود این است که دمای نشان داده شده توسط رینگ ها با دمای ترموکوپل ها متفاوت می باشد. ترموکوپل ها دمای هوای داخل کوره را بر اساس دمای غلاف ترموکوپل نمایش می دهند، اما رینگ ها دمایی را که خود در جایی که قرار دارند و دریافت نموده اند نشان می دهند. لذا در هنگامی که تعدادی رینگ در طبقات و نقاط مختلف یک طبقه قرار می گیرند ، دماهای مختلفی را نشان می دهند. چنانچه کوره دارای یکنواختی دمایی ( Thermal Uniformity) خوبی باشد، اعداد نمایش داده شده در طبقات و نقاط مختلف کوره یکسان یا بسیار نزدیک به یکدیگر می باشند.رینگ های حرارتی بر اساس کلاس های دمایی معرفی شده در زیر ، دارای رنگ بندی مختلف می باشند. این رینگ ها یکبار مصرف بوده و پس از استفاده دیگر برای نوبت های بعدی کارایی نخواهند داشت.
