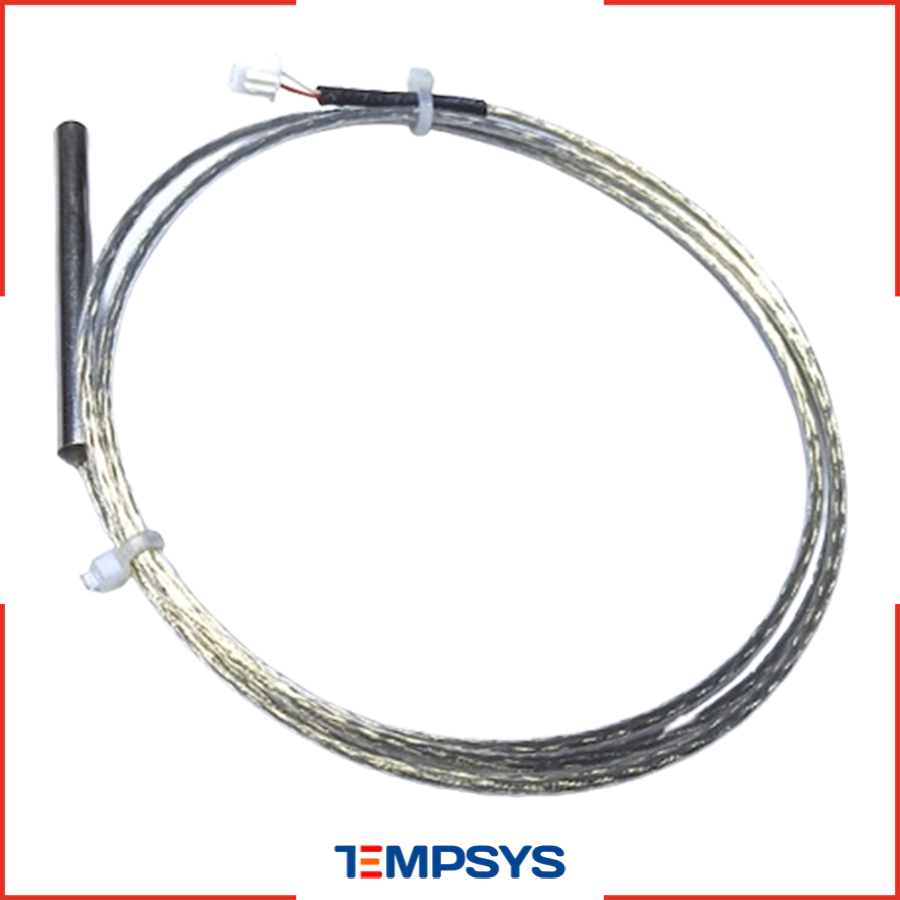

سنسور NTC 10K سیمی غلاف دار 6 میلبمتر بدون رزوه ترمینال XH2,54 (رنج دما 50- تا 200+)

سنسور دمای NTC 10K سیمی غلاف‌دار: استانداردی همه‌فعال در اندازه‌گیری حرارت

در دنیای الکترونیک، اندازه‌گیری دقیق دما امری حیاتی برای عملکرد بهینه و حفاظت از سیستم‌ها است. در این میان، ترمیستورهای NTC (ضریب دمای منفی) به دلیل پاسخگویی سریع، حساسیت بالا و هزینه مقرون‌به‌صرفه، جایگاه ویژه‌ای دارند. سنسور NTC 10K سیمی با غلاف ۶ میلی‌متری بدون رزوه و ترمینال XH2.54 نمونه‌ای بسیار رایج و پرکاربرد است که به عنوان یک استاندارد صنعتی در بسیاری از پروژه‌ها شناخته می‌شود.

مقاومت ۱۰K اهم در ۲۵ درجه سانتی‌گراد: قلب تپنده سنسور

مهمترین مشخصه این سنسور، مقدار مقاومت نامی آن در دمای استاندارد ۲۵ درجه سانتی‌گراد است که برابر با ۱۰ کیلواهم (۱۰,۰۰۰ اهم) می‌باشد. خاصیت NTC به این معناست که با افزایش دما، مقاومت الکتریکی سنسور کاهش می‌یابد و بالعکس. این تغییر مقاومت که به صورت غیرخطی اما قابل پیش‌بینی است، توسط میکروکنترلرها (مانند Arduino و ESP32) به راحتی اندازه‌گیری شده و به مقدار دمای دقیق تبدیل می‌شود. مقدار ۱۰K به‌طور ویژه محبوب است زیرا در طراحی مدارهای تقسیم‌کننده ولتاژ، تعادل خوبی بین حساسیت و مصرف جریان در محدوده دمایی رایج ایجاد می‌کند و نویزپذیری کمتری نسبت به مقادیر مقاومتی پایین‌تر (مانند ۳K) دارد.

ساختار مستحکم: غلاف ۶ میلی‌متری بدون رزوه

المان حساس نیمه‌هادی NTC در داخل یک غلاف (شیلد) فلزی محکم، معمولاً از جنس استیل ضدزنگ، با قطر ۶ میلی‌متر قرار گرفته است. این غلاف چندین وظیفه کلیدی را بر عهده دارد:

• محافظت فیزیکی: از سنسور در برابر ضربات، فشار و سایش در محیط‌های صنعتی محافظت می‌کند.

• آب‌بندی: المان حساس را از تماس با رطوبت، گرد و غبار و سایر آلاینده‌ها مصون می‌دارد.

• انتقال حرارت بهینه: پاسخ سریع و دقت بالا در ثبت تغییرات دما را تضمین می‌کند.

عدم وجود رزوه روی غلاف، این سنسور را برای کاربردهایی که نیاز به نصب با چسب حرارتی، بست پلاستیکی یا قرارگیری در داخل یک محفظه دارند، ایده‌آل می‌سازد. این طراحی، انعطاف‌پذیری بیشتری در روش نصب ارائه می‌دهد.

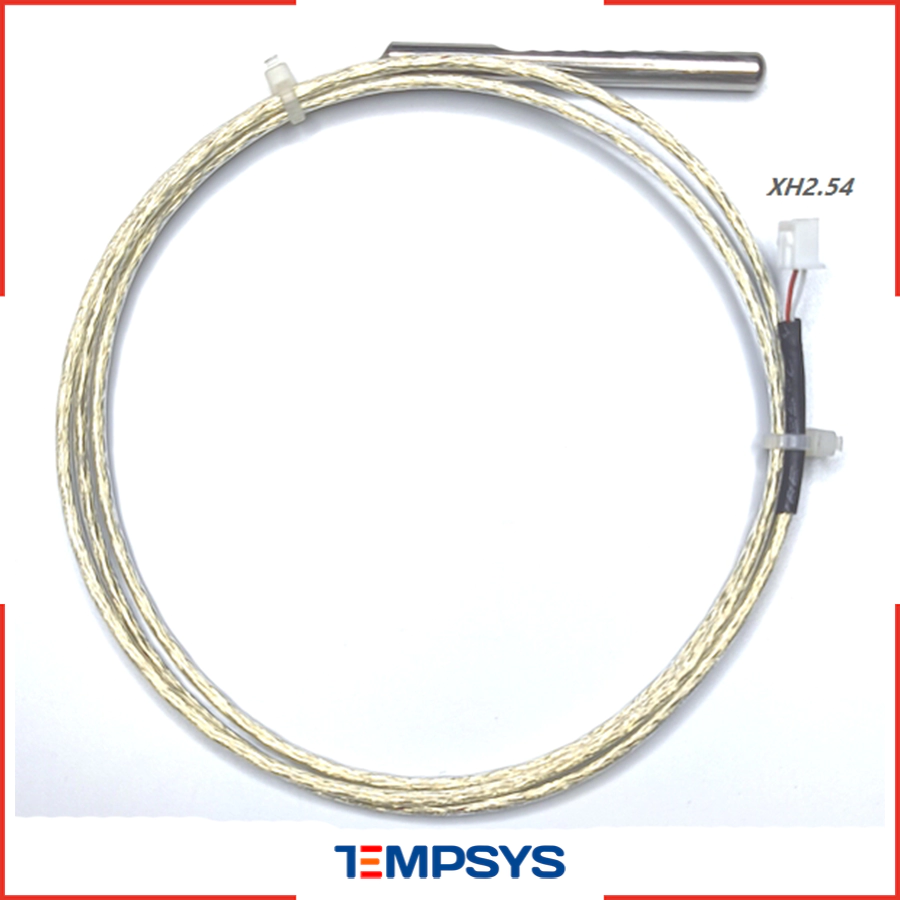

سهولت اتصال: ترمینال استاندارد XH2.54

در انتهای سیم‌های سنسور، یک کانکتور استاندارد از نوع XH2.54 قرار دارد. فاصله بین پین‌های این کانکتور ۲.۵۴ میلی‌متر (معادل ۰.۱ اینچ) است که آن را با بردهای بورد (Breadboard)، بردهای توسعه و ماژول‌های آماده کاملاً سازگار می‌سازد. این ویژگی، پیوند زدن سنسور به مدار را بدون نیاز به هیچگونه لحیم‌کاری میسر کرده و برای سازندگان، مهندسان و علاقه‌مندان به الکترونیک، امکان نمونه‌سازی سریع و آسان را فراهم می‌آورد.

محدوده دمایی گسترده: از ۵۰- تا بیش از ۲۰۰+ درجه سانتی‌گراد

این سنسور محدوده حیرت‌انگیزی از دما را پوشش می‌دهد. از محیط‌های بسیار سرد (منفی ۵۰ درجه سانتی‌گراد) گرفته تا فرآیندهای با حرارت بسیار بالا (بیش از ۲۰۰ درجه سانتی‌گراد). این گستره کاربرد آن را به شدت متنوع ساخته است. از جمله این کاربردها می‌توان به موارد زیر اشاره کرد:

• صنعت چاپ سه‌بعدی: کنترل دمای هات‌اند (Hotend) و صفحه گرم (Heatbed).

• کنترل‌کننده‌های دما (Temperature Controller): برای کوره‌ها، دستگاه‌های تزریق پلاستیک و سیستم‌های گرمایشی.

• خودرو: پایش دمای مایع خنک‌کننده موتور، هوای ورودی و روغن.

• لوازم خانگی: در سماورهای دیجیتال، قهوه‌سازها، یخچال‌ها و سیستم‌های تهویه مطبوع.

• مدیریت باتری: مانیتورینگ دمای باتری‌های لیتیوم‌یون در خودروهای برقی و سیستم‌های ذخیره‌سازی انرژی.

جمع‌بندی

سنسور NTC 10K سیمی غلاف‌دار با طراحی بدون رزوه و کانکتور XH2.54، ترکیبی کامل از دقت، دوام و کاربری آسان را ارائه می‌دهد. استاندارد بودن مقدار مقاومت ۱۰K، آن را به انتخابی مطمئن برای طراحی‌های گسترده تبدیل کرده و ساختار محکمش امکان استفاده در شرایط سخت را فراهم می‌کند. این سنسور به عنوان یک قطعه اساسی، امکان نظارت و کنترل هوشمند دما را در حوزه‌های مختلف صنعتی و تجربی فراهم می‌سازد.
